电阻器在正常工作中不致于烧坏的功率为额定功率，电阻器工作时实际消耗的功率是消耗功率，它常常只有额定功率的

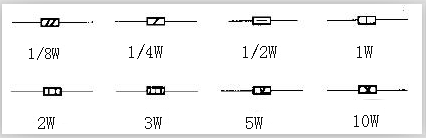

1/2或稍大一点。电阻器的额定功率也已系列化，标称值通常有1/8，1/4，1，2，3，5，10W等。电路图中对电阻器功率要

求标识见下图。当电阻器损坏需更换时，除阻值应相同外，还应注意功率要求，可根据电阻器的体积大小粗略判断，一般体

积大的电阻器功率也大。如果功率不够，可以用两个电阻器并阻后使用，但要注意并联合实际阻值与原阻值相同。

        正规的电路图中，如果电阻器无功率标识，表示是功率要求较小的电阻器，一般选用1/8W的电阻器即可。在电路图中，有

时为了节省位置而省略了一些单位符号，识别方法是：

阻值在1-999R范围时，单位R省略，仅标数字。如标为“R2/330”表示R2为330R。阻值在1KR-1MR时，一般用K表示单位。如标

为“R2/5K6”表示R2为5.6R。阻值在1MR以上时，单位省略，在所标数字后面加小数点和0，表示兆欧。如标为“R2/2.0“表示R2为2MR。
